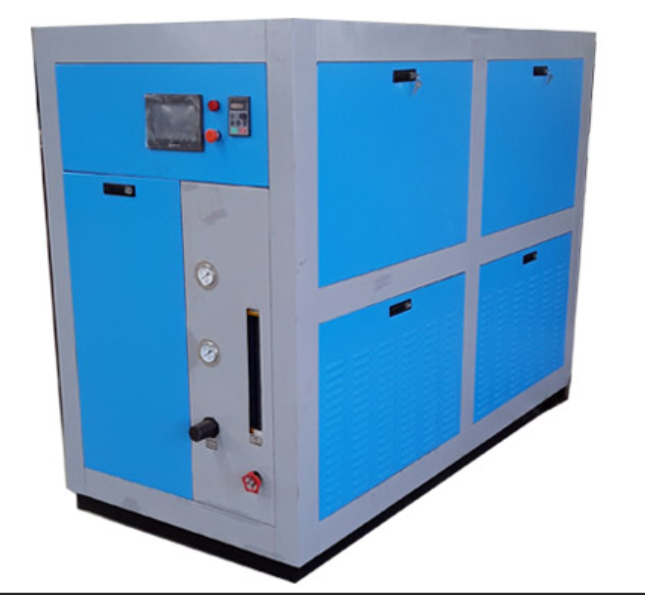

单元板式等离子体臭氧发生器参数
臭氧发生设备采用单元板式等离子体臭氧技术，臭氧产率和浓度高，并且需要配套独立电源系统和采集分析平台，详细技术要求如下：
（1）臭氧发生器需保障全天24h持续运行，放电室采用铝镁钛合金材料，核心部件进行陶瓷化特殊处理，以保证臭氧浓度和产量稳定不衰减；
（2）臭氧发生器需配备容性负载高频高压电源，避免杂散电感和缓冲电容的影响，电源控制系统采用高智能、高稳定数字化电路，设置针对过流、过压、欠流、欠压、温度过高、IGBT故障等的智能化?；?，实时监控设备运行状态；
（3）放电单元需要采用?？榛桨迥Ｊ?，放电间隙≦0.1mm；
（4）臭氧发生器需氧量不高于4Nm3/h，臭氧产量需达到500g/h；
（5）制氧机需常温下应用低压吸附真空解吸方式制备氧气，提高氧气利用率和吸附剂利用率；
（6）输出臭氧浓度需在0mg/L~300mg/L之间可调并确保长期稳定运行。同时配备臭氧浓度检测设备，采用带金环的测量电极与空白本底复合电极，提升测量精度，设备测量误差需小于5%。
（7）臭氧发生器的产量调节范围从0%-；
（8）运行压力低于0.13Mpa，出气口压力低于0.12Mpa；
（9）臭氧发生器采用全封闭密封式高压电极盒，需具有防水和耐高压等功能，电极盒同时需要配备高压保险管固定板和高压保险管，并连接电流采集传感器组件及电流指示灯排；运行功率不得高于4Kw，臭氧发生器耗电量低于6.5Kwh/kg.O3。
（10）在正常工况下，臭氧发生器主电源的功率因数不能低于0.99；
（11）冷却水系统采用板式换热器和冷却水方式进行冷却，冷却水流量不高于1m3/h，扬程不高于20m，换热量不高于4Kw/h。系统中需要配备压缩机，循环冷却水压力不高于0.25Mpa；
（12）配置臭氧高级氧化在线及远程分析平台，支持设备远程运维和管理，可实时反馈臭氧发生设备运行数据，实现多端数据自动统计分析，运维管理，监控报警，专家在线指导功能；
（13）电源输入要求为380V；
（14）设备需采用SS304不锈钢材料，并且设备需要配备箱体，箱体需满足防水、防潮、保温、隔热等要求。
详细技术参数可见下表：
臭氧发生设备主要技术参数 | |||
1 | 臭氧浓度范围 | mg/L | 0-300 |
2 | 臭氧发生效率 | g/h | 500 |
3 | 臭氧产量调节范围 | % | 0-100 |
4 | 需氧气量 | Nm3/h | 4 |
5 | 运行压力 | Mpa | 0.08-0.13 |
6 | 出气口气体压力 | Mpa | 0.08-0.12 |
7 | 气源露点温度 | ℃ | ≦-60 |
8 | 运行功率 | Kw | 4 |
9 | 每公斤臭氧发生器电耗 | KWh/kg.O3 | ≦6.5 |
10 | 臭氧需要冷却水流量 | m3/h | ≤1 |
11 | 外循环冷却水入口温度 | ℃ | <30 |
12 | 外循环冷却水压力 | Mpa | 0.15-0.25 |
13 | 内循环冷却水压力 | Mpa | 0.1-0.25 |
14 | 放电间隙 | mm | ≦0.1 |
15 | 臭氧发生器主电源的功率因数 | / | ≧0.99 |
16 | 输入电源要求 | / | AC380V，50Hz |
17 | 运行频率 | kHz | 8-10 |
